イラレ パターンスウォッチの中身だけ固定したまま「移動、拡大縮小」させる方法

イラレ パターンスウォッチの中身だけ固定したまま「移動、拡大縮小」させる方法



イラレのパターンスウォッチを固定する

Illustratorのパターンスウォッチの「固定」には2つ意味があります。

1つは「パターンスウォッチ」の『ウィンドウを自動読み込みで固定させる(初期設定配置として固定したパターンスウォッチを表示)』させること。

イラレのパターンスウォッチを固定



そして、もう1つは「パターンスウォッチの中身(パターン)の移動を固定させる」ことです。

パターンスウォッチを塗り面(クローズパス)に入れたオブジェクトを移動させたり拡大縮小した時に、パターンだけ動かない「変化しないように固定する方法」の解説です。



パターンスウォッチの中身(パターン)を固定させる方法

パターンスウォッチの中身(パターン)を固定させる方法

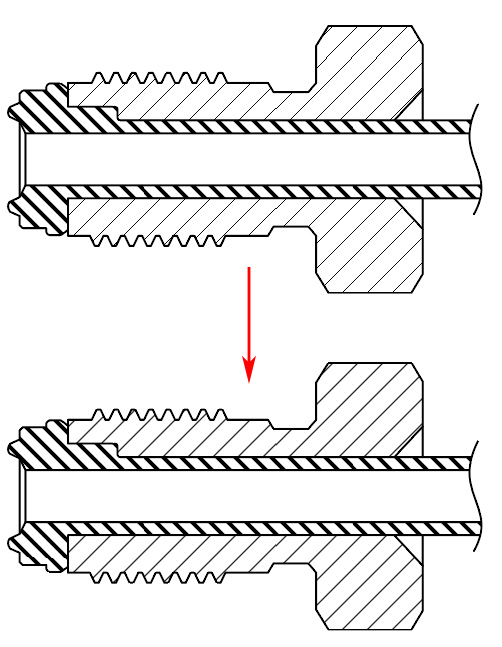

このような図面を断面図と言います。断面図とは「物体を切って真横から見た状態」を表現する図法で斜線パターンを「ハッチング」と呼びます。このような表現は白黒、グレースケールで表現する「特許図面」「CAD設計図面」「地質図」その他、様々な分野で使われています。

[st-cmemo fontawesome=”fa-comments” iconcolor=”#F48FB1″ bgcolor=”#FCE4EC” color=”#000000″ iconsize=”100″]Illustratorではこの断面図などにも、パターンスウォッチを活用します。パターンスウォッチであれば軽いデータでカンタンに色を付ける感覚で断面図のハッチングなどのパターンを適用できます。 しかし、このパターンスウォッチはデザインなどで使われる柄物のようなパターンとは異なり、「金属の断面」「合成樹脂の断面」などを表す重要な記号としての意味も持ちます。この図面の上に説明用の「引出線」などを付加して表現しますので、パターンスウォッチの中身が移動して線が重なったり場所がずれると問題になるケースがあります。[/st-cmemo]

そこで、パターンの中身だけは移動させずに固定したまま移動させる技術が必須です。

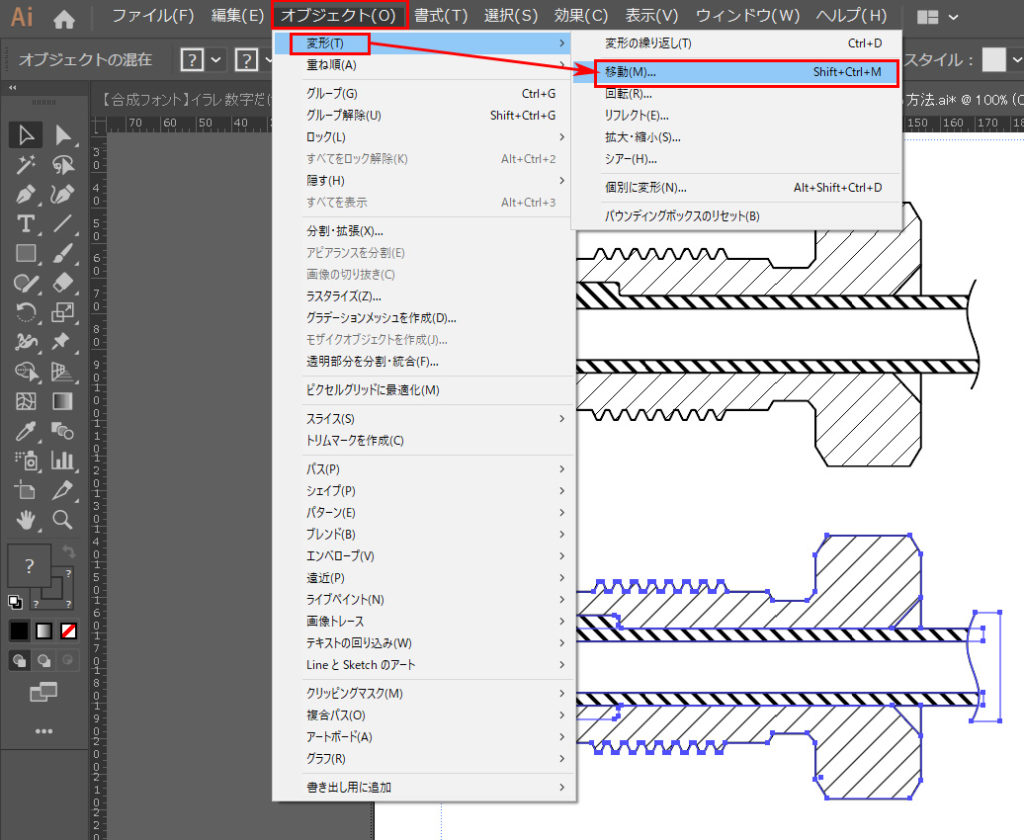

オブジェクト/変形/移動

オブジェクト/変形/移動」を移動させたいパターンスウォッチを含むオブジェクトを選択した状態のままクリックします。

オブジェクト/変形/移動



位置は0mm,0mmに設定し、「オプション」はパターンの変形のチェックを「ON」にします。



イラレの移動のパターンの変形

これで、パターンスウォッチを移動させてもパターンの中身だけ動かない(固定)された状態で移動できます。



拡大縮小からパターンの変形を固定する方法

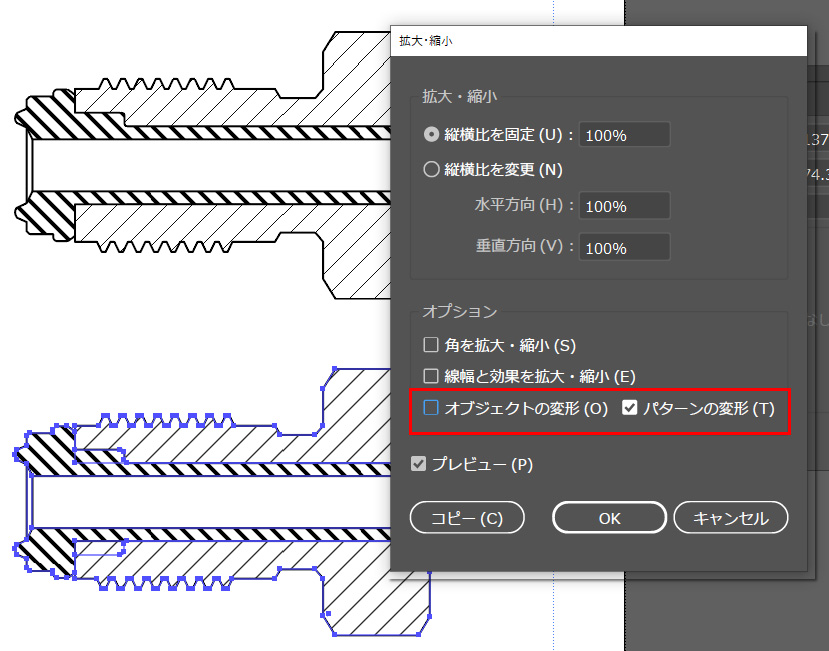

「拡大縮小」から設定する場合は、拡大縮小比率「100%」で等倍。オプションは、移動と同じく「パターンの変形」のチェックを「ON」にします。



これでも、パターンスウォッチを移動させてもパターンの中身だけ動かない(固定)された状態で移動できます。

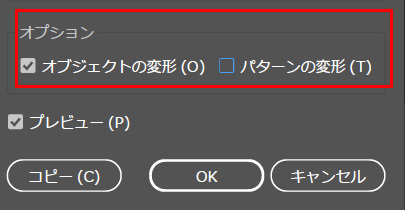

[st-cmemo fontawesome=”fa-lightbulb-o” iconcolor=”#FFA726″ bgcolor=”#FFF3E0″ color=”#000000″ iconsize=”100″]ただし、拡大縮小してパターンの中身の大きさだけは変更したくない(固定)場合は、逆にパターンの変形のチェックを「OFF」にします。[/st-cmemo]

この状態で拡大縮小すると、パターンスウォッチの中身が拡大縮小されません。移動の固定とは逆の設定をします。これが重要ポイントになります。使い分けましょう。

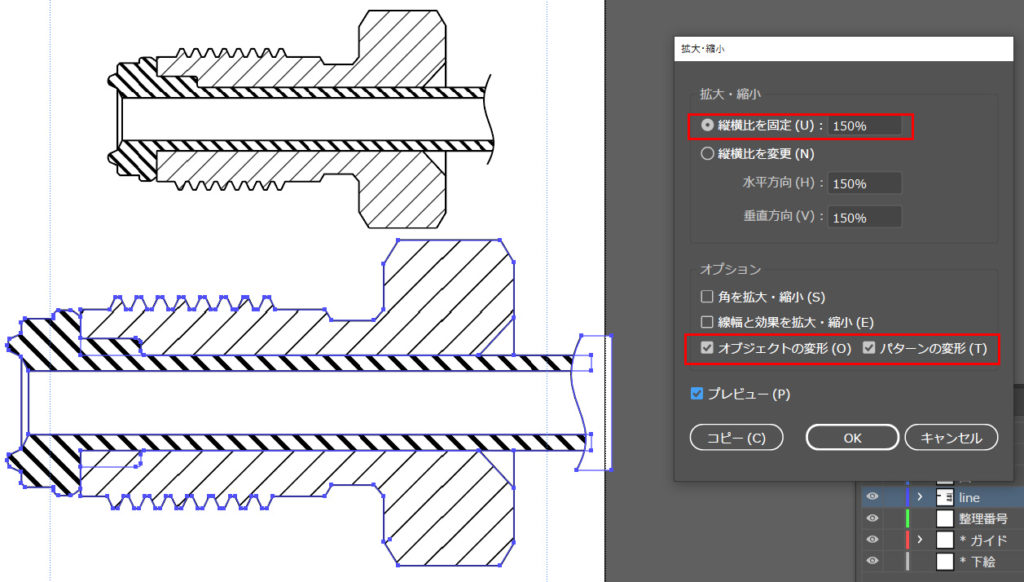

拡大縮小からパターンスウォッチまで変形してしまう設定

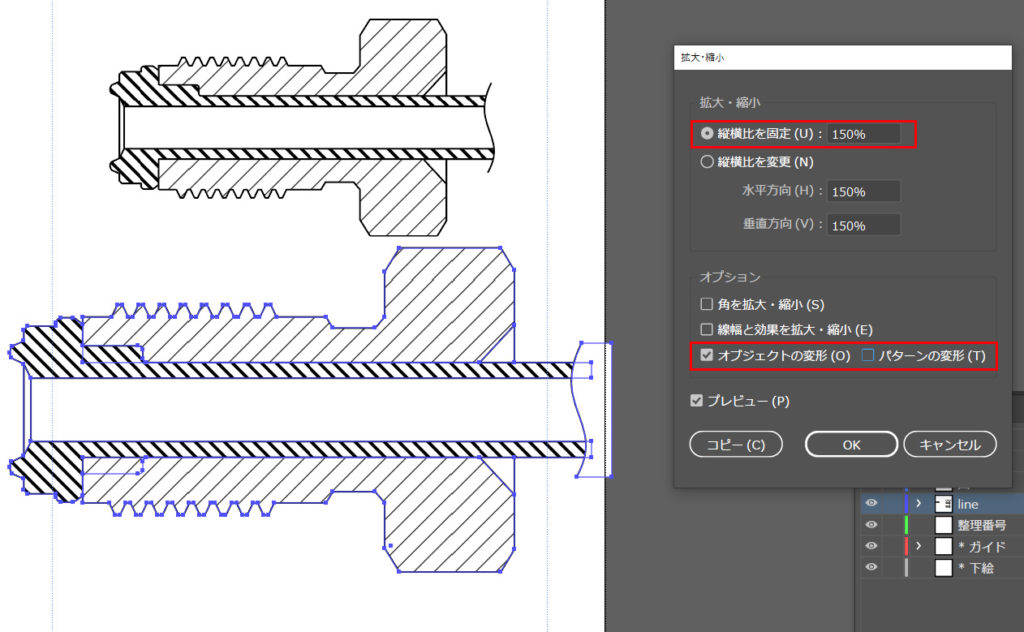

拡大縮小からパターンの変形を固定する設定

150%拡大で、パターンの変形「OFF」の場合、パターンスウォッチの中身のサイズは固定されて変形しません。

[st-cmemo fontawesome=”fa-lightbulb-o” iconcolor=”#FFA726″ bgcolor=”#FFF3E0″ color=”#000000″ iconsize=”100″]ただし、パターンの変形「OFF」状態で移動させると、パターンの位置がズレるので移動の時はパターンの変形を「ON」にして移動させます。[/st-cmemo] [st-kaiwa3]これが重要ポイントっすね![/st-kaiwa3] [st-kaiwa1 r]何度か使っていくと、意味がわかってくるよ。使い分けられるように、練習してみてね!



「変形」からパターンのみ変形をONにする方法

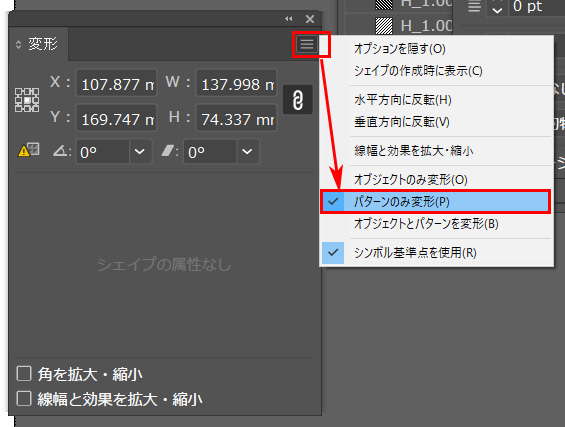

Illustratorの「変形」ウィンドウの右上をクリックすると「パターンのみ変更」が選べます。これで、上記の「移動」「拡大縮小」のチェックのON、OFFと同じ操作ができます。

どの方法を使ってもOKです。移動する時は、「移動」。拡大縮小する時は「拡大縮小」から、ON、OFFを行ったほうが、そのまま、移動数値、拡大比率を入力して変形させることもできるので、用途に合わせて切り替える方法がおすすめです。

「変形」からパターンのみ変形をONにする方法





イラレのパターンスウォッチの中身だけ固定したまま移動コピー

イラレのパターンスウォッチの中身だけ固定したまま移動コピー

これで、どこに動かしてもパターンの位置が変わりませんよ!

これは、基本的にパターンを拡大縮小する時に使用する機能ですが、実はこういう使い方が重要だったします。



[st-cmemo fontawesome=”st-svg-bigginer_l” iconcolor=”#9CCC65″ bgcolor=”#F1F8E9″ color=”#000000″ iconsize=”100″]もちろん、このようなカラーパターンのデザイン柄のパターンスウォッチでも便利に使えます。[/st-cmemo]

  →

また、データをコピーして、別ファイルにペーストするときにもパターンの中身の位置だけ固定したまま移動させることもこれで可能です。



[st-card id=2361 label=”業務用” name=”パターンスウォッチ素材集” bgcolor=”” color=”” readmore=”on”]

>>Illustrator専用パターンスウォッチ素材集「ハッチング&ドット」製図・特許図面(断面図)・地質図・印刷用



【動画】イラレ パターンスウォッチの中身だけ固定したまま移動させる方法

>>【YouTube】イラレ道場チャンネルはこちら
