アンカーポイントがぴったり正確にくっつくIllustratorの「ポイントにスナップ」を使えば正確な製図が可能です。
特許図面などの機械図面でも必ず使う機能です。ピタピタとアンカーポイントをコントロールできます。
しかし、設定を間違うと「ポイントにスナップ」をONにしたのにアンカーポイントがずれることがあります。
千葉名人
その原因は決まっているのでわかりやすく要点だけまとめました。
illustrator「ポイントにスナップ」がずれる原因
結論から先に言うと、余計な機能がONになってることがillustratorの「ポイントにスナップ」がずれる原因です。
主に上の✕マーク。下記２つの機能が『ポイントにスナップ』を邪魔します。
1. グリットにスナップ
2. ピクセルにスナップ
注意ポイント
上記の２つが設定でONになっていると、互いに干渉しそれぞれの機能を果たせません。
ポイントにスナップの邪魔になる機能です。スナップがずれる原因になります。
ポイントにスナップと同時にONにしないようにしましょう。
ポイントにスナップの設定方法
✅ 表示/ポイントにスナップから選べます。
千葉名人
わたしは「スマートガイド」と「ポイントにスナップ」は常にONにして操作しています。
逆に、「グリットにスナップ」「ピクセルにスナップ」は常にOFFにしています。0.1％も使いません。
注意ポイント
ここに「境界線を隠す」という設定もありますが、これも常にOFFです。「境界線を隠す」がONになるとアンカーポイントが表示されなくなる原因になります。不要な機能ですので間違えてショートカットが入らないようにショートカットの環境設定でショートカットを削除するのもアリですね。
たったこれだけの設定でOKです。
千葉名人
最初ポイントにスナップやスマートガイドをONにしたまま操作するのは、やりづらいと感じますがちょっとすると慣れます。
千葉名人

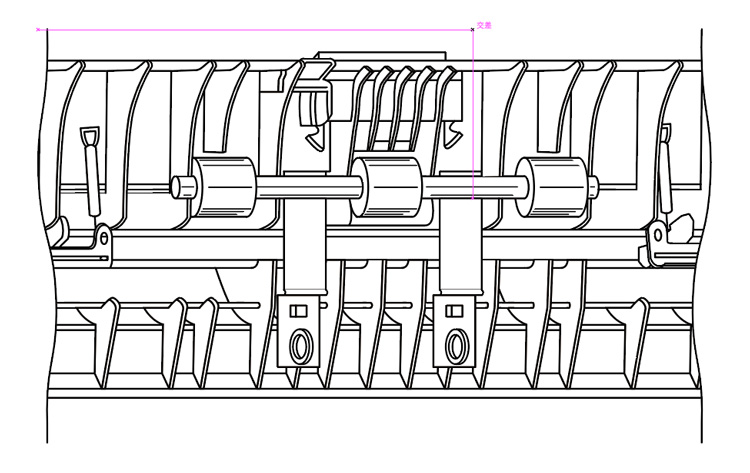

機械図面などの製図、トレース業務をしているプロのほとんどが常にこの設定でIllustratorを操作しています。正確なトレースや製図をする仕事ではこの設定が基本です。これにより、IllustratorでAutoCADなどの精度に負けない製図が可能になります。Illustratorは自由度が高いので「ポイントにスナップ」をこの設定で使い慣れることで、あらゆるソフトを凌駕した正確かつ効率的な製図が可能です！
