【プロが使う】illustratorのパスを丸くし線をキレイにする裏技暴露!

2019年6月22日

illustratorのパス(線)を丸くする方法

Illustratorのパス(線)を丸くする方法です。

「線」を選んだ状態で線端を「丸型線端」(画像の赤い箇所クリック)にするとパスの両端が丸くなります。

illustratorのパス(線)を丸くする方法

デフォルトは画像右側の「線端なし」が適用されています。四角い形の線形状が初期設定のパスです。

千葉名人

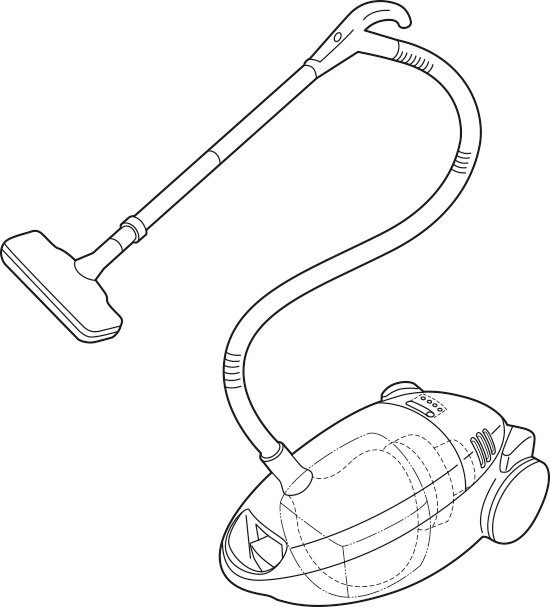

左の「丸型線端」を初期設定として使うと綺麗な図面やイラストをトレースしたり作画しやすいです。この設定を線幅も含めてワンクリックのショートカット化させる方法もこの記事でご紹介します。



パス自体の角(コーナー)を丸くする方法

「ラウンド結合」で、パス(線)そのもののコーナー(角になる部分)を丸くすることができます。

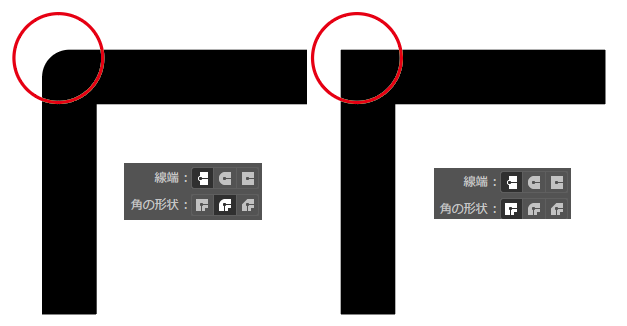

ラウンド結合ありとなしのコーナーパスの比較

丸型線端

左がラウンド結合ありのコーナパスです。角が丸くなっています。

千葉名人

パスの交差角度によって角が二重にあらわれてしまう図形なども存在しますので、常に「ラウンド結合」はONにしたパスでの作業が推奨となります。



ラウンド結合をONにする方法

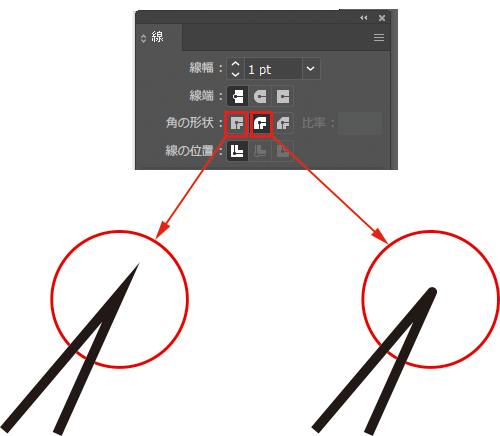

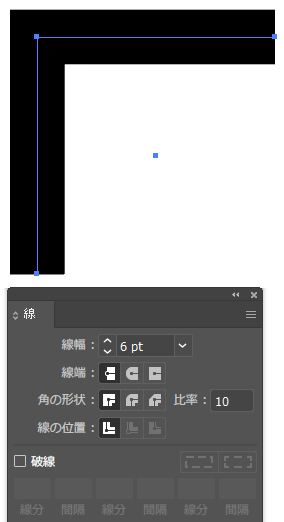

対象になるパスを選んで「線」ウィンドウの『角の形状』からラウンド結合を選びます。

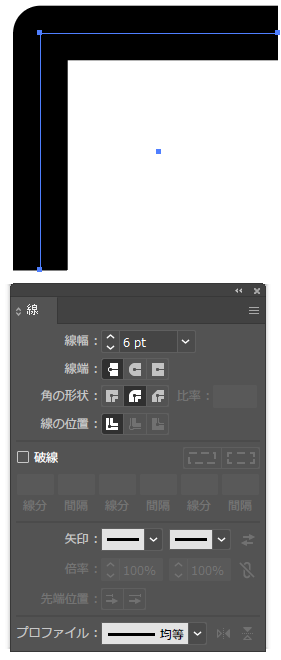

ラウンド結合を選ぶと角丸のパスになります

ポイント

作成したパスのコーナーが美しくなります。精密な製図では特に「ラウンド結合」適用パスでの作図を推奨いたします。

ぶっちゃけると一流のプロのIllustrator製図業者は、全てのパスが「ラウンド結合」ONになってます。内緒ですよ!



図が汚い製図業者はこれを知らない



数が多くなるほどギザギザが目立って図ごとにバラツキがでたり、意図してない方向に線がとんがって現れる要因にもなります。

アシスタントの田中君
こんなに違うんすね!

千葉名人

ヘタに見える業者のデータはパスの設定がデフォルトのままで、パスの角がギザギザしたり交錯してたりします。内製で自社内でトレース業務を抱えている会社やデザイン事務所でもこきたないパス設定にしている会社が多いですが、これは結構企業秘密レベルの重要項目です。

カーブや角部分の「ディティール」部分の線が、この設定をすることで自然でなめらかで美しくなります。

コーナーや一点鎖線、二点鎖線、鎖線が沢山でてくる図形をトレースなどで清書した場合、ラウンド結合を入れるか入れないかでかなりディティール部分に差がでます。対策は、シンプルです。

千葉名人

この「ラウンド結合」を常にONにしておけばOKです!



アウトライン化した文字のキザギザも解消!

アウトライン化した文字のギザギザ解消もこの設定でできます!

ウサ耳子

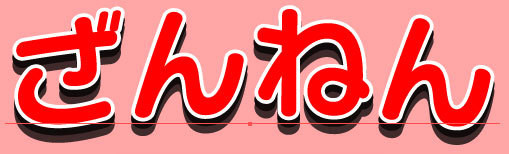

「ざ」のところから、なんか線のコーナーがギザギザって飛び出してるね!

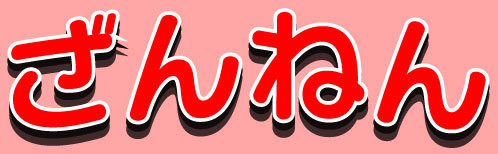

ラウンド結合適用後のアウトライン化文字

ウサ耳子
んまー!すごくキレイになったよねー♪





線幅と線種・コーナー形状をショートカットキー1発で入れる裏技

千葉名人

さらに企業秘密をバラしますと、これは都度都度設定する必要がありません。裏技があります。どうぞ!

>>アクションでパスを自動作成(ラウンド結合もショートカット一発で入れる方法)

ウサ耳子

んまー!千葉名人ったら「企業秘密」をなんでも教えちゃうからイラレ屋がつぶれないか心配だわー><;

千葉名人!あんまペラペラなんでも企業秘密ばらすのやめてくださいっすよ!!

アシスタントの田中君
千葉名人

困ったらアシスタントの田中くんをクビにするからだいじょうぶ♪

ウサ耳子

んまー!千葉名人ったらイジワルw



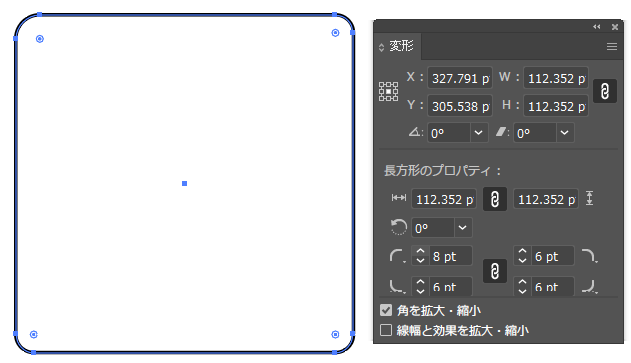

イラレの図形の角のパスを丸くしたい場合

イラレのパスそのものではなく、図形の角を丸くする方法はこちらをご参考ください。

>> 【美しい】イラレの線とコーナーを角丸にする5つの方法!
