初心者用Illustratoの使い方講座

Illustratorのアンカーポイントとパスとは何か?基本を覚えよう

投稿日:2008年5月5日 更新日:

Illustratorのパスとは?

Illustratorの基本になる「アンカーポイント」「ハンドル」「セグメント」などのパスについての解説です。

ちばこちばお
一番、最初に覚えておきたいIllustratorの「基本」となります。

ただ「パス?なんだっけそれ?」とプロでもよくわかってなかったりする人がいます(^^;)←オレ



ちばこちばお
これから勉強するオープンパスとクローズパスの違いや、塗りと線の設定方法を覚えるためにも必要な基本となります。

✔ Illustratorの学習はちょっとだけ基礎知識を身につければあとは練習あるのみです。Illustratorの技術はトレースの練習をすることで実際に自由自在に使いこなせるようになれます。

本記事はその第一歩になる基礎用語の解説です( ^ ^ )/



Illustratorのパスとは?アンカー、ハンドル、セグメント

ちばこちばお
動画でIllustratorのパスの解説を超初心者の方もわかりやすくカンタンに説明してみました!再生してみてくださいね♪

>>【たのまな】Adobe CCが安い!激安購入する裏技を暴露!【アカデミック版を社会人がGETする方法】

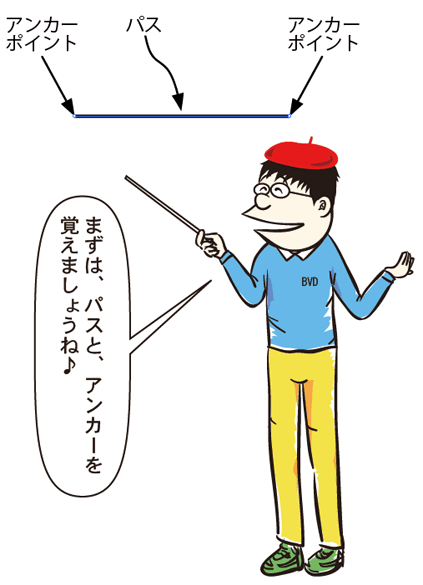

Illustratorのパスとは?

パス(ベジェ曲線)とは、アンカーポイント、セグメント(アンカーとアンカーをつなぐ線)、方向を操作するハンドルをまとめた点線の箇所の呼び名です。



パスのセグメントとは?

✅ セグメント ・・・セグメントとは「アンカーポイント」と「アンカーポイント」の間のライン(線)のことを言います。

Illustrator 使い方

※ スマートガイドをONにしてマウスを合わせると「パス」と表示されますが、正しくは線部分を「セグメント」と呼びます。



パスのアンカーポイントとは?

✅ アンカーポイント ・・・パスの元になるポイント(点)状の部分のことです

※ スマートガイドをONにしてマウスをあわせると「アンカー」と表示されます。

Illustrator



パスのハンドルとは?

アンカーポイントからでている線がハンドルです。これを、ダイレクト選択ツールで動かすとベジェ曲線の伸びる方向が変化します。

Illustratorのパスとは?

ハンドルはダイレクト選択ツールで選択した時に表示されます。通常の選択ツールではハンドルが選択できません。





実際にIllustratorのアンカーポイントとパスを操作している動画

このように、Illustratorではベジェ曲線を自由に描いていきます\(^。^)

ポイント

練習方法としてはペンツールとダイレクト選択ツールを何度も操作しながら、使い慣れることがポイントになります。



Illustratorのアンカーポイントとパスの図解

Illustrator 使い方

アンカーポイントがなければ、セグメント(線)は作れません。

2つ以上のアンカーポイントを作るとセグメントが生まれます。それらがパスを構成します。

Illustratorでは、ペンツールや楕円形、四角形ツールなどでパスを作成できます。



✅ 直線を作成したい場合は、Shiftキーを押しながらクリックする

ペンツールで直線のパスを作成したい場合は、Shift(シフト)を押して二箇所以上にアンカーポイントを水平か垂直位置に作成すると「まっすぐな線(セグメント)」が引けます。



曲線を作成したい場合の、アンカーポイントはどうなってるんか?

Illustratorのパスとは?

アンカーポイントからハンドルが伸びています。Illustratorではパスをカーブさせる時にハンドルをアンカーポイントから伸ばします。

これを方向線とも呼びます。数学で言うベクトル線です。



イラレのアンカーポイントを自由自在に操る方法

✅ Illustratorはトレース(下絵をなぞる技術)で上達できます

イラレ道場のIllustrator初心者講座ではトレースをメインに使い方を教えています。



ちばこちばお
なぜなら、1番上達するのが早く現場で使える本物の実力が身につく学習方法だからです。

ちばこちばお
理屈よりも実際に操作してIllustratorの使い方を覚えていきましょう( ^ ^ )/

ちばこちばお
最初の3ヶ月くらい、目玉焼きのトレースもできなかったのですが、会社でトレースを独学で行うことを続けるうちに書けないイラストが無い状態にまでなり独立開業してイラレのプロになりました^^

ウサ耳子
イラレ道場講師のちばこ先生がユーチューブでIllustratorを実際に操作してイラレのプロの技を全公開中です! よかったらチャンネル登録おねがいねー♪

>>【YouTube】Illustratorの使い方が動画でわかる!イラレ道場チャンネルはこちら!



ベクターデータ(Illustrator)とビットマップ画像(その他Photoshopなどのソフトの画像)の違い

Illustrator(ベクターデータ)が左で、Photoshopデータ(ビットマップ画像)が右です。

Photoshopは線と塗の概念のないピクセルドットの世界です。画像を拡大すると解像度が画像サイズに対して低いとボヤケたりガタガタになります。

そのため、大きい画像、高解像度の画像ほど容量が重くなります。劣化もします。

ポイント

それに対し、Illustratorのベクターデーターはどんなに拡大しようが画像が劣化しません。また線幅を固定したまま拡大縮小することもできます。Photoshopを使うのはカンタンですが、Illustratorを実務レベルで使えるようになるためには少し練習が必要になります。絵心は実は必要なくトレースの練習で絵が書けない人が自由にイラストをかけるようになった例を沢山みてきました。

とりあえず、初心者の方は最初に、この基本になる用語の意味を「頭の片隅」に入れておきましょう。



アンカーとハンドルとセグメントをまとめて「パス」と呼ぶ

ちばこちばお
実は、わたくしめは「パス」のことを「線のこと」だとずっと思って呼んでました。

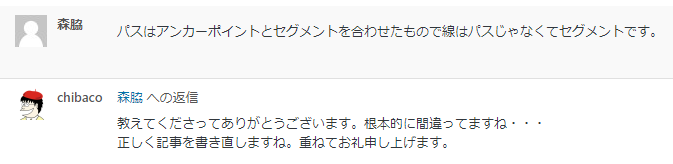

このように森脇様からご指摘いただいて、セグメント(線)のことを「パス」と書いていた、こちらの記事を直しました。スマートガイドで線部分が「パス」と表示されるので、線のことを「パス」と思ってたのですが正しくは線の名称は「セグメント」です。

つまり、パスとは、アンカーポイント、セグメント(線)、ハンドルの全てをまとめて表す単語だったのです。

ベジェ曲線を全体的に「パス」と呼ぶわけで、線の部分はセグメント!しっかり覚えました。間違った記事内容で誠に申し訳ございませんでした。



もしアンカーポイントが表示されない場合

ちばこちばお
もしアンカーポイントが表示されない場合は、こちらの記事もあわせてご覧ください。
表示されない?
イラレのアンカーポイントが表示されない場合
イラストレーターを使っているとオブジェクトを選択していてもアンカーポイントが表示されなくなるときがあります。 選択しているのに選択できてないように見えますが、実は選択できているのでマウスで動かせます。 ...

続きを見る



パスの「アンカーポイント」と「ハンドル」の意味だけは一応覚えておかないと、解説を読んだり聞いたりしても今後チンプンカンプンだと思いますので「イラレの登竜門」としてこの記事内容をご参考ください。



でも、その他のIllustrator関連の専門用語は、最初は無理に覚えなくてもIllustratorを実際にトレースで使って練習し記事を読み進めていけばイヤでも自然と覚えてしまいますよ♪最初はみんな初心者ですので、少しずつ実際に操作しながら必要に応じて用語を調べつつトレースで練習していけばIllustratorは必ずマスターできます!

Illustrator



初心者用Illustrator使い方講座「オレ流!イラレ道場」

イラレ道場でIllustrator初心者講座を無料で行っております。動画とトレース練習用素材で無料学習いただけます♪
ウサ耳子
アシスタントの田中君
これからイラレをマスターしたいみなさん!まずは、ボクと一緒に目玉焼きからトレースしてみませんか?
イラレ初心者講座
トレース練習でIllustratorが使えるようになる!
【illustrator使い方講座】「目玉焼き」イラレ初心者トレース練習入門 投稿: 2005年5月10日 イラレで初心者がトレースで練習する方法 ちばこちばお目玉焼きのイラストを、下絵をイラレに配置 ...

続きを見る
