Illustratorに下絵取り込みなしでトレース用画像を作成する裏技

2009年12月25日

今回のレッスンは「Illustrator」だけで下絵からトレースまで全部完結する裏技です\(^o^)/

Illustratorは下絵をなぞる(トレース)してベジェ曲線で清書することで、キレイな製図やイラスト作成に活用されております。

もしイラストや図面をトレースしたりゼロから作成した時「下絵」があればスキャナーなどでデータ化して「取り込んでトレース」します。

下絵は軽量でなければ、無駄にメモリーに負担のかかる重いデータになってしまいますので、適度な解像度で取り込みます(その場合は200dpi程度でOKです)。

上記のように、トレースする場合は最初に「下絵を準備」してから取り込んで「トレース」するのが普通の手順となります。

今回ご紹介する方法は、Illustrator上で下書きをいきなり鉛筆ツールで作成し下絵用画像に変換し、テンプレート機能でなぞりやすい濃度に調整し、そのままIllustratorでトレースする方法です。

☑ マウスでも可能ですが、「鉛筆ツール」で下絵をIllustratorで直接かきますので「ペンタブレット」を利用すると便利です。

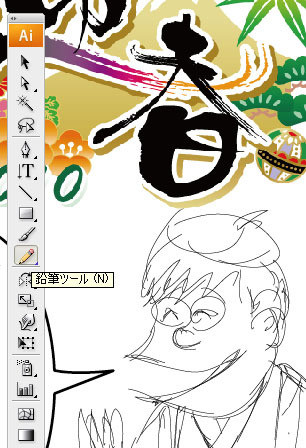

Illustrator「ツール」から「鉛筆ツール」を選択します

●○● オレ流 イラレ道場 ●○●-1 Illustrator
●○● オレ流 イラレ道場 ●○●-2 Illustrator
線幅は0.1㎜くらいか、それ以下に設定します。「鉛筆ツール」でラインをラフに描いていきます。
基本的に「マウス」では大変なので「ペンタブレット」を使用します\(^。^)
下絵を「鉛筆ツール」で作成したら

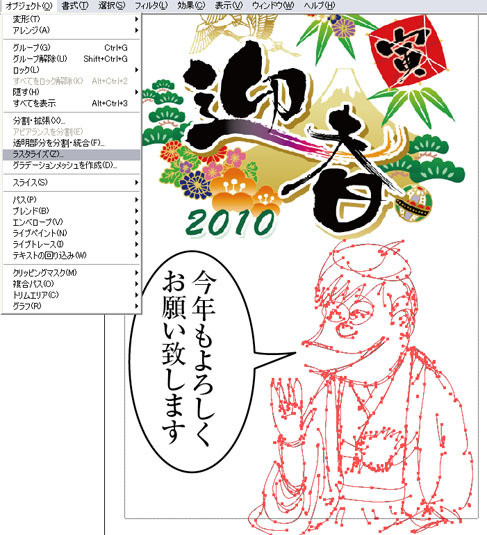

メニューオブジェクト/ラスタライズ
で「ラスタライズ」します。
ラスタライズとは? = ベクターデータを解像度を持つ画像データに変換する処理
●○● オレ流 イラレ道場 ●○●-3 Illustrator

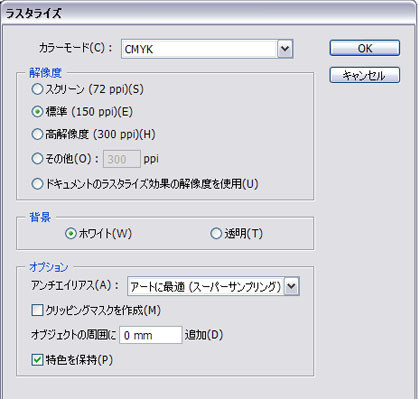

解像度は、72dpiくらいでも「下絵」なのでOKですが パソコンの性能が高いなら「高解像度」でラスタライズするほど「鮮明な画像」でラスタライズされます。
「下絵」なので150dpi(ppi)程度で十分ですね(^_-)☆キラッ
●○● オレ流 イラレ道場 ●○●-4 Illustrator

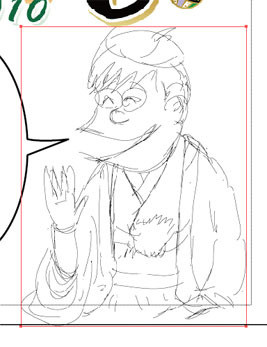

ラスタライズした、下絵画像です。一枚の画像になっています。
ベクトルの線データのままでもいいのですが、ラスタライズすると 沢山のパスで構成されていた画が、一枚の画像になってシンプル\(^。^)
●○● オレ流 イラレ道場 ●○●-5 Illustrator

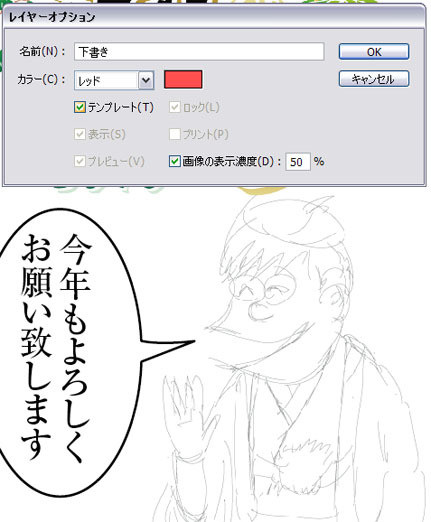

「下書き」を入れるレイヤーを作成してテンプレートにチェックを入れる

レイヤーオプションのウィンドウは、レイヤーをダブルクリックすると表示されます。
普段は隠れているメニューですが頻繁に利用する重要なウィンドウです。
●○● オレ流 イラレ道場 ●○●-6 Illustrator
下絵が半透明でトレースしやすくなりました(^_^ )
あとは、イラレ道場で伝授したテクニックを使い淡々とトレースしてくださいね(^_-)☆キラッ
色が付く部分のパスをあらかじめ、クローズパス(閉じたパス)で作成しておけば あとから色を付ける時に、ラクチンですよ(^_^ )
オブジェクトの重なり順を考慮しながらトレースして行きましょう('-^*)ノ
●○● オレ流 イラレ道場 ●○●-8 Illustrator

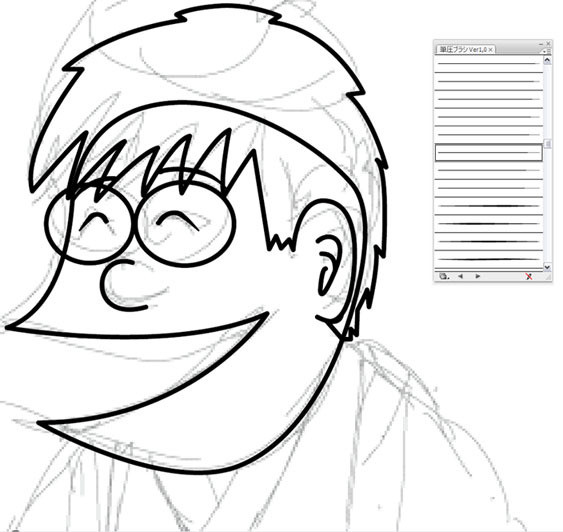

イラレ道場の「日本列島をトレース」するテクニックを使ってペンツールで曲線をトレースしていけばサクサクとトレース完了です(^_^ )

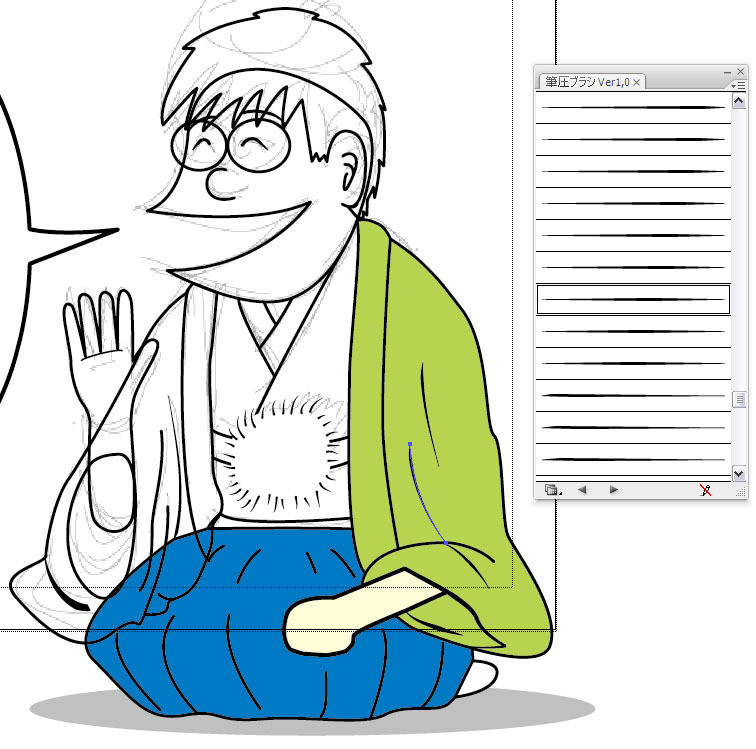

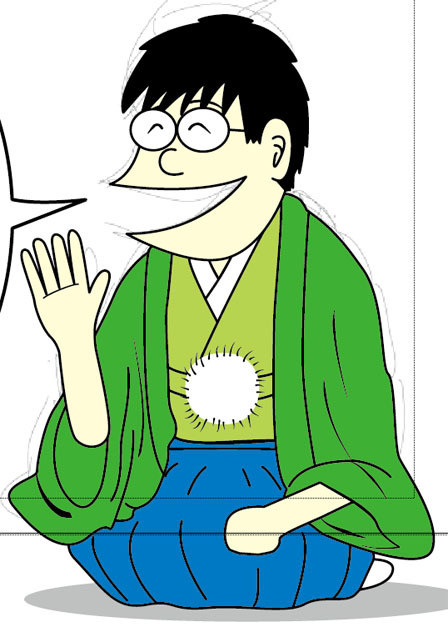

色を着色します。クローズパスで作成できなかった部分は、背面にレイヤーを作って 色を後ろから、着色してあげます。
慣れたら、クローズパスでパンパンと簡単に作成できるようになれますので、最初は とにかく、数をこなして練習してくださいね(^_-)☆キラッ ●○● オレ流 イラレ道場 ●○●-9 Illustrator
●○● オレ流 イラレ道場 ●○●-10 Illustrator

ペンタブレットのサイズは「どれくらいがいいのか? 」ということを良く聞かれるのですが「そんなに大きくない」方が良かったです。

ステージサイズが大きいペンタブレットほど「広々と書きやすい」と思っていたのですけどね(^^;)

 「画面サイズ」に「タブレットのステージサイズ」が対応します。

一筆書きする最大長がステージサイズに収まるなら、そのサイズがあなたの最適サイズです(^_^ )



色々と使ってみたのですが「ペン自体の重さ」は「軽い」と手が疲れにくい!つまり軽いものほどベストでした。

ステージサイズは大きすぎない、小さすぎない「自分の一筆の長さにピッタリ」するサイズがベストです。

※ またモニター型のタブレットはそれそのものが「キャンパス」になるので、モニターとして適正なサイズが良いと思います。



実際に家電量販店に行けばペンタブレットに触れるので、ステージ(白枠の中)をペンを持ってサッと走らせて試してみてください。

筆圧感知用のブラシ「カリグラフィペンブラシ」が、Illustratorには バージョン8から標準装備されています。

筆圧感知しながら太さが変化する線をIllustratorで入れることが出来ます(^_-)



Illustrator

みんなもやってみてね(^_-)☆
