イラレで3D\(^。^)

●○●イラレ道場-ちょこっとレッスン●○●

今日も、初心者の方のお役に立つ
Illustratorの便利なテクを、ご紹介します\(^。^)

◇◇◇イラレで3D\(^。^)◇◇◇

みなさま、おはこんばんちは\(^。^)

千葉名人でございます(^◇^)
それでは、今日も、たのしくレッスンを致しましょうね(^◇^)

今回は、なるさんから、おもしろい質問をして貰ったので

それを、元にしてお勉強してみましょう\(^。^)

☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

はじめまして。
こちらのブログとっても参考にさせてもらっています。
・・・そこで、わたしも質問です。
よく円が立体的に見えるような、ワイヤーフレームとでもいいましょうか、BEAMSの
ロゴのようなものを作るにはどうしたらよいのでしょうか?
うまく説明ができなくてすみません。。
よろしくおねがいします。

こんな感じで、どうでしょうか?(^。^)


IllustratorのCS以降、CS2を使うと、「効果」機能から、「3D」が使えるよーになりましたので
ワイヤーフレームをラクチンにIllustratorで表現するには、これが便利でございます\(^。^)

Illustratorでは、カンタンな3Dを作るのが、この効果機能で出来るようになったので、やり方を

ご紹介しますね\(^。^)

まず、円を作成して、その半分だけ削除して、半円を作ります\(^。^)塗りは無しですよ(^。^)

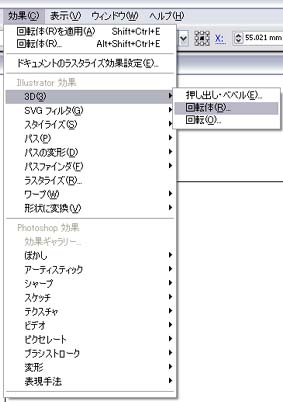

んで、「効果」の「3D」から「回転体」を選びます(^。^)

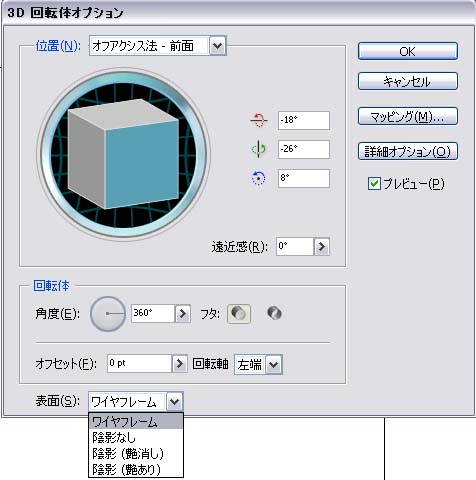

プレビューにチェックを付けると、リアルタイムで結果が見られます(^_-)
「表面」をワイヤーフレームにしましょう\(^。^)


すると、こんなふうに、3Dソフトとおなじように、半円が回転して、回転体になって
球体になりました\(^。^)

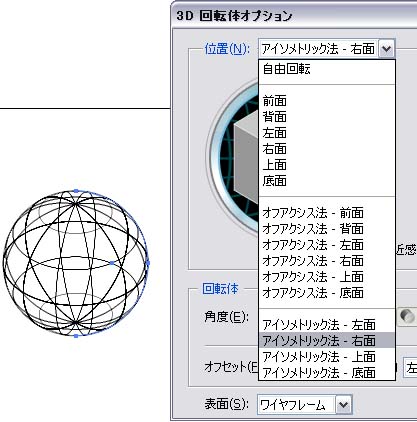

「位置」のところを、クリックすると、角度を選ぶことが出来ます(^_-)

これは、アイソメトリック図法の、右面からのビューですよ\(^。^)

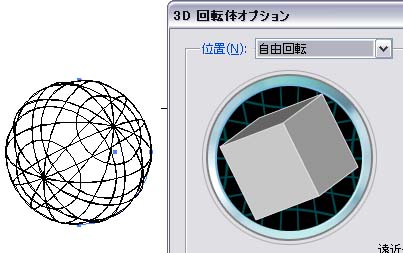

それで、すごいのが、この自由回転です(^。^)

この、ウィンドウの四角形の立体を、クリックしてドラックすると、クルクル好きな角度に
立体をまわすことが出来て、リアルタイムでプレビューすることが出来ます(^_-)

この、角度が気に入ったので、この角度で「OK」を押してみました(^v^)/

ちょっと、線をいじくりたいので、オブジェクトをいじりやすいように、分解してみましょう(^。^)

とりあえず、グループ解除してみたら、3つ線がかさなっていました(^^;)

結構中身が複雑な感じで出来ちゃいましたので、シンプルにしました。

ひとつだけ、残して、それをさらに、いじりやすくします(^。^)


面の塗りをナシにして、線にだけ色をつけた状態にしました(^。^)

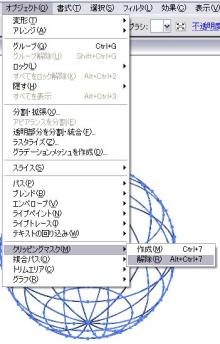

さらに、マスクがかかっている様子なので、マスクを解除して

より、いじりやすく分解しました(^。^)

余計な線を削除して、後ろの円の塗りに、虹色のグラデーションカラーを

ほどこしてみました(^v^)/
はじめて、使ってみたのでもっといいやり方があるかと思います(^^;)

みなさんも、色々と試してみてくださいね(^_-)

旧バージョンのIllustrator場合は、トレースでこれを作成するしかないと思うのですが、
なかなか好きな角度で正確なフレームのワイヤーのラインを出すのは難しいと思います(^。^)

この機能を使えば、かなり楽チンですね\(^。^)

他の方法としては、3Dソフトを使う方法なんかもございます(^。^)

例えば、ライトウェーブ3Dなどで作成したデータを、Swift 3D などの、2D変換ソフトを

使って、2次元にレンダリング出力すると、そのままIllustratorで開いて利用することも出来ます\(^。^)
フラッシュにすることも出来ますよ\(^。^)凄いですねーっ(^^;)

工業製品のデザインや試作品のテストデータとして利用される、3Dキャドソフトなどの
場合も、2次元データに書き出す機能を備えたソフトが多く、DXF形式で書き出したファイルは

Illustratorでそのまま開くことが出来たりします\(^。^)

※たまにひらけないのもございますが(^^;)

ゼロからトレースするより、このようにすると、余計な線を消したり、足りない線を
足したりする手間だけで2D上の作業は済みますので、難しいものを処理する場合は
効率的かなぁと思いますが、これもまぁ結構めんどくさい場合もあって
一長一短ですね(^^;)ただ、写真からトレースするのと比べたら、比較に
ならないほど、正確でラクチンですよね(^。^)

タイトル未設定

ちょっといじくってみたら、Illustratorのこの機能には、マッピング機能も
あるのですね(^^;)さすが、天下のIllustrator!とんでもない進化ですね!!

かなり面白い機能なので、みんなも、やってみてね\(^。^※)
